菲律宾SCBP 1X19.99MW生物质发电工程

       DCS系统概述：项目选用 ABB Industrial IT AC900F分散控制系统。系统通信为标准TCP/IP以太网。现场控制站采用符合技术要求的I/O站通过Profibus DP总线与控制站进行数据通信。实现对电厂过程数据的高性能采集、控制和监视。其中包括1台工程师，4台客户站。
       本系统的冗余技术包括现场总线设备冗余，网络通讯冗余，电源冗余，控制器冗余。系统配置的控制器冗余结构，当出现通讯错误时，热备控制器可以无中断接管主控制器的所有任务。所有Freelance机架式I/O模块都是智能型模块。如果通讯出现错误，输出模块可以输出一个已组态的安全值，避免设备停车。
       AC900F控制器由冗余机架、冗余电源、冗余控制处理器（PM902F）、4块10BASE-T 以太网模件，2块Profibus DPV1 通信模件，以完成对生产过程的监控。通过PRFIBUS-DP总线与S800I/O通信，冗余工业以太网将数据传送至每台操作员站。
       S800I/O冗余分布站由机架，电源，Profibus DP 冗余模块（CI840）, 过程I/O模块和连接电缆等组成，主要实现对数据的采集、处理。
       操作员站是重要的人机交互界面，包含了用于操作和显示、归档和记录、趋势以及报警等功能。
       本系统的网络分为监控网络和设备网络两层。监控网络实现PM802F控制器与PC机的连接；设备网络实现PM802F控制器与S800 I/O模件的通讯以及S800I/O模件与现场设备的联系。

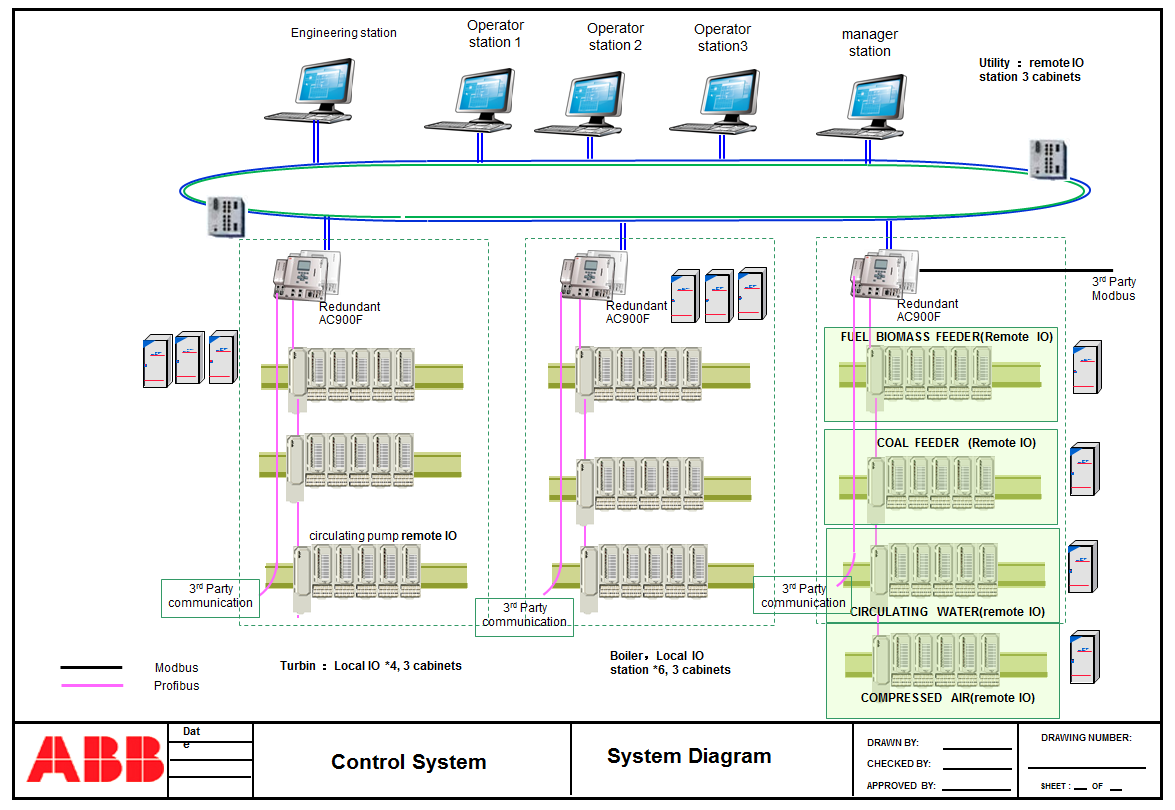

       本系统的DCS拓扑结构图如下所示:
