PHPO
印尼PT.PHPO 2*75t/h+C12MW电站DCS项目采用美国Honeywell公司的HC900分布式控制系统,实现对过程数据的高性能采集、控制和监视。系统的结构采用两台冗余服务器、冗余控制网络、冗余电源的模式,其中包括2台工程师站、3台操作员站、冗余C70R CPU和过程I/O卡件。
工程师站主要用来实现对系统的配置与组态,同时作为系统的数据服务器实现对过程数据的保存以及存档。
操作员站是最重要的人机交互界面,主要用于对生产现场的监视和管理。
HC900由冗余CPU机架、冗余机架电源、控制器处理模件(C70R)、冗余切换模块所组成,完成对过程的控制、与过程I/O接口的通信,通过监控网络将数据传送到服务器等功能。
过程I/O接口主要包括接线端子、输入/输出(I/O)卡件和连接电缆等,主要实现对数据的采集、处理和工程单位的变换。
HC900系统的网络由上到下分为信息网络、监控网络和设备网络三个层次。信息网络用于操作员站与工程师站的通讯;监控网络实现C70R控制器与服务器的互连;设备网络实现C70R控制器与远方扩展I/O。

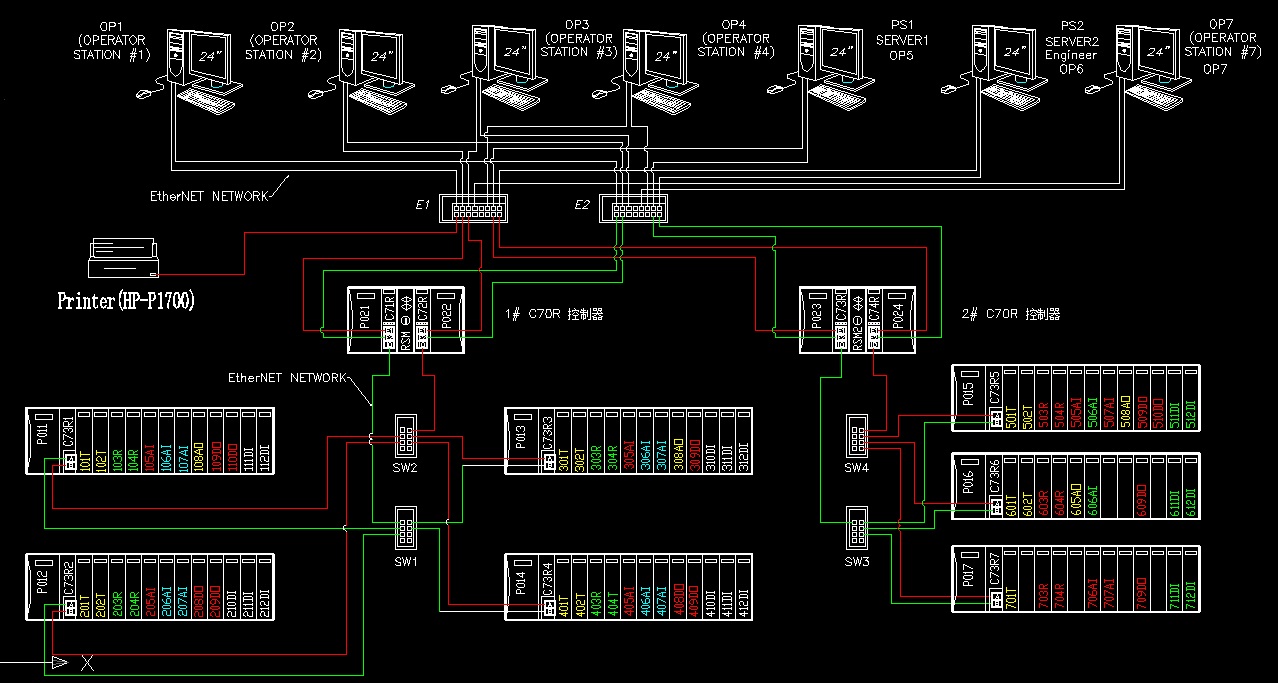

本系统的DCS拓扑结构图如下所示:
本项目包括2台75T/h循环流化床锅炉,设计压力:5.3Mpa、设计温度:485℃;1台C12MW汽轮发电机组组成。由我公司承担DCS和仪控的设计及相应产品生产和最后的调试工作。于2012年4月份动工,2014年8月份正式运行至今。
