本项目位于泰国合艾市, PLC项目采用德国SIEMENS公司的S7-300PLC控制系统,实现对电厂过程数据的高性能采集、控制和监视。其中包括2台客户端(工程师站与操作员站)、S7300控制器和I/O模块。
装置电气分两段进线母线分配方式,一段电气设备实际用电负荷620KW,设计容量为1000KW;二段实际电气设备用电负荷900KW,设计容量为1250KW。母线采用维纳尔公司母线系统设备。电气控制中低压电器件大部分采用Siemens公司产品。系统中75KW电机采用变频控制,90KW电机采用星三角启动方式.
400KW电机采用软启动方式。系统网络分为控制工业以太网和PROFIBUS-DP总线。控制工业以太网实现S7300与控制站的互连;PROFIBUS-DP总线实现S7300与分布式I/O模件的通讯。

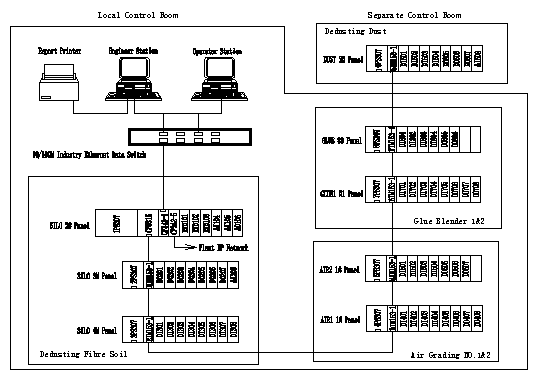

本系统的PLC拓扑结构图如下所示:
