PT.EPN
印尼PT.EPN 2*N18MW 电站DCS项目采用日本横河公司的CENTUM VP DCS分布式控制系统,实现对过程数据的高性能采集、控制和监视。系统的结构采用冗余控制器、冗余控制网络以及冗余电源的模式,其中包括1台工程师站、1台PRM服务器,10台操作员站、5对FCU冗余控制器。
工程师站主要用来实现对系统的配置与组态。PRM服务器主要实现现场变送器的设置与组态。
操作员站是最重要的人机交互界面,主要用于对生产现场的监视和管理。
5对FCU冗余控制器由机架、电源、控制器处理模件(AFV30D)、ESB BUS I/O连接模件所组成,完成对过程的控制、与过程I/O接口的通信。

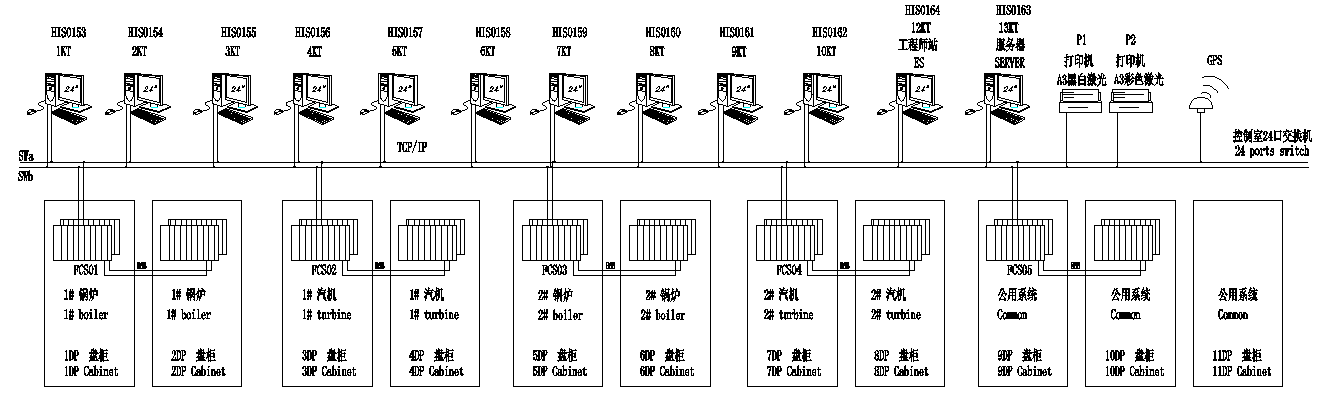

拓扑结构图如下所示:
